Материалы для мощения тротуарной плитки и брусчатки в системе Tubag Trass от Quick-mix (Квик-микс)

Мощение тротуарной клинкерной плитки, брусчатки и природного камня в связанной системе материалов фирмы «Quick-mix» с оригинальным трассом «tubag Trass»

Основными проблемами, возникающими при эксплуатации поверхностей из тротуарной плитки и брусчатки, являются:

• расшатывание брусчатки и западание отдельных плит;
• возникновение неприятного серого налета на поверхности и выцветание;
• зарастание швов травой и появление насекомых;


В результате даже тротуарная плитка или брусчатка высочайшего качества через несколько лет будет выглядеть совсем не так как Вы ожидали. Как правило, вышеуказанные проблемы возникают вследствие ряда причин:

1. Плохо или недостаточно подготовлена поверхность несущего слоя. Несоответствие нагрузке.
2. Использование несвязанных между собой материалов для мощения, т.е. каждый слой конструкции существует сам по себе.
3. Отсутствие дренажа, что в условиях знакопеременных температурных нагрузок наносит непоправимые повреждения покрытию.
4. Непрофессиональная укладка тротуарной плитки/брусчатки.

Специалисты немецкой фирмы Квик-микс в результате многолетних исследований и практики разработали оригинальную систему материалов для мощения тротуарной плитки, брусчатки и природного камня в связанной системе материалов с оригинальным трассом «tubag Trass».

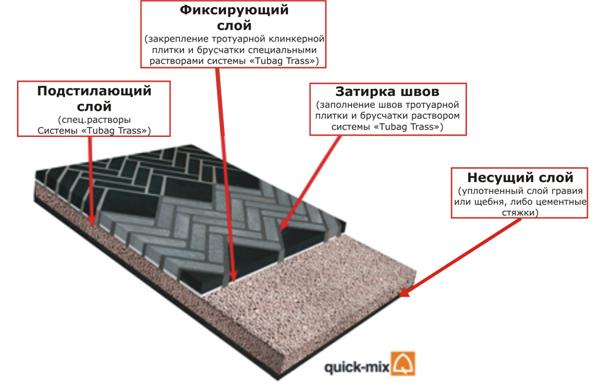

Материалы для мощения связанной системы «Tubag Trass» от Quick-mix

Преимущества растворов, содержащих трасс
Трасс – натуральная пуццолановая добавка (тонкомолотая вулканическая горная порода), состоящая, помимо минеральных веществ, главным образом из реактивной кремниевой кислоты [SiO2]. Трасс в сочетании с гидроокисью кальция схватывает наподобие цемента и образует плотную сеть кристаллов, блокируя поры и препятствуя вымыванию воды. Эти свойства способствуют тому, что известь в гораздо меньшем количестве попадает вместе с испарившейся водой на поверхность покрытия. Выцветания в значительной степени исключаются, баланс влажности и плотность затвердевшего раствора повышаются, паропроницаемость раствора, однако, сохраняется. Благодаря трассовым добавкам твердение раствора происходит более медленно и с меньшим напряжением, в результате чего уменьшается вероятность появления трещин в растворе. Трассовые растворы отличаются повышенной эластичностью и, следовательно, удобством использования.

Оригинальный трасс фирмы «tubag», потому что …

1. Дает максимальную гарантию неизменности оттенков и отсутствия выцветаний. Возникновение неприятного серого налета на поверхностях из природного камня считалось долгое время неизбежным. При использовании строительных материалов с трасом, известковые выцветания отходят в прошлое, а природный камень остается неизменным и сохраняет свою первозданную красоту.


2. Уменьшает вероятность зарастания мхом, травой и появления насекомых. Несвязанные материалы для заполнения швов имеют крупные поры, в которых часто прорастают мхи, травы или селятся насекомые. Растворы с оригинальным трасом фирмы «tubag» не оставляют для грязи и насекомых ни одной лазейки. Брусчатка долго будет радовать вас своим внешним видом и чистотой.


3. Устойчив к агрессивному воздействию окружающей среды. Несвязанные материалы для заполнения швов и основания для песка, гравия или щебня быстро вымываются или вычищаются при чистке поверхности щеткой или очистителем высокого давления. Растворы с оригинальным трасом фирмы «tubag» образуют с материалом прочное сцепление, сохраняя при этом сои свойства и простоту в использовании.


4. Надежная основа для брусчатки. Недостаточная прочность основы брусчатки быстро приводит к расшатыванию и западанию отдельных плит. На такой поверхности легко споткнуться, а дождевая вода скапливается в лужах. Движения покрытия приводят к образованию трещин в швах, в них протекает вода, в случае ее замерзания покрытию наносится значительный ущерб. Растворы с оригинальным трасом фирмы«tubag» противостоят повседневным нагрузкам – прочно и без компромиссов.

Материалы для мощения системы Tubag Trass подбираются в зависимости от:

1. Типа нагрузки на поверхность покрытия (легкая, средняя, высокая) Поверхностями, подвергающимися легким и средним транспортным нагрузкам, в частности, являются боковые улицы, пешеходные зоны с проездом небольшого количества грузового транспорта, парковки для легковых автомобилей и все участки дорог частного использования (въезды на участки, дороги и пр.).
2. Материала покрытия (клинкер, бетон, натуральный камень и т.п.)
3. Водопроницаемости покрытия (водопроницаемая или водонепроницаемая)

Мы подберём Вам оптимальный вариант для долгой и надежной эксплуатации!

НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ РЕЦЕПТЫ ОТ QUICK-MIX

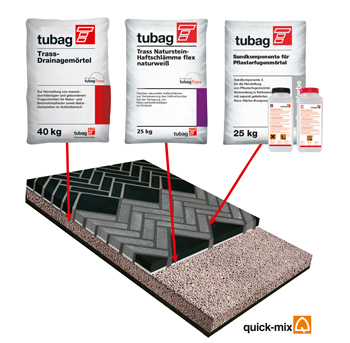

	Водопроницаемая укладка клинкерной тротуарной плитки для легкой транспортной нагрузки Несущий слой: уплотненный слой гравия или щебня Подстилающий слой: TDM Трассовый дренажный раствор Фиксация покрытия: TNН-flex Трассовый раствор-шлам для повышения адгезии природного камня Затирка швов: PFL Раствор для заполнения швов брусчатки L

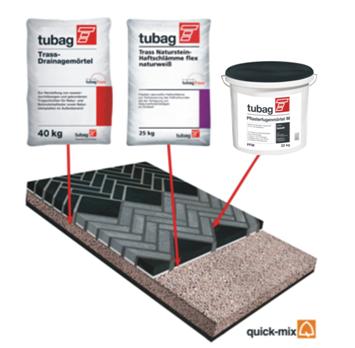

	Водопроницаемая укладка клинкерной тротуарной плитки для средней транспортной нагрузки Несущий слой: уплотненный слой гравия или щебня Подстилающий слой: TDM Трассовый дренажный раствор Фиксация покрытия: TNН-flex Трассовый раствор-шлам для повышения адгезии природного камня Затирка швов: PFM M Раствор для заполнения швов брусчатки

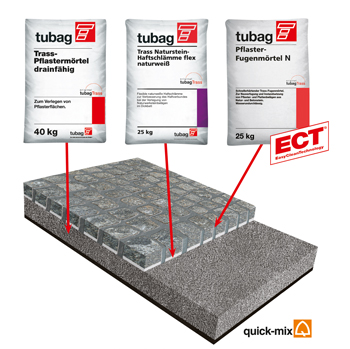

	Водонепроницаемая укладка брусчатки для средней транспортной нагрузки Несущий слой: уплотненный слой гравия или щебня Подстилающий слой: TPM-D Трассовый раствор для укладки брусчатки с дренажными свойствами Фиксация покрытия: TNН-flex Трассовый раствор-шлам для повышения адгезии природного камня Затирка швов: PFN Раствор для заполнения швов брусчатки N

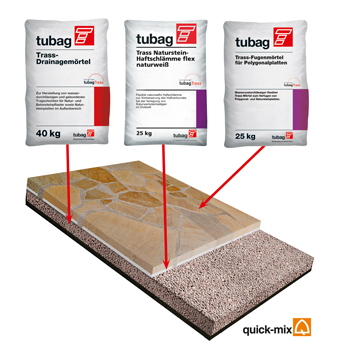

	Водонепроницаемая укладка многоугольных плит из природного камня для средней транспортной нагрузки Несущий слой: уплотненный слой гравия или щебня Подстилающий слой: TPM-D Трассовый раствор для укладки брусчатки с дренажными свойствами Фиксация покрытия: TNН-flex Трассовый раствор-шлам для повышения адгезии природного камня Затирка швов: TFP Трассовый раствор для заполнения швов многоугольных плит



Рекомендации по выбору материалов для мощения системы Tubag Trass

		Брусчатка и тротуарная плитка (клинкер, бетон)			Многоугольные (полигональные) плиты			Плиты из натурального камня (калибрированные)
		Легкая транспортная нагрузка	Средняя транспортная нагрузка	Высокая транспортная нагрузка	Легкая транспортная нагрузка	Средняя транспортная нагрузка	Высокая транспортная нагрузка	Легкая транспортная нагрузка	Средняя транспортная нагрузка	Высокая транспортная нагрузка
	Водопроницаемый подстилающий слой
	TDM Трассовый дренажный раствор	•	•		•	•		•	•
	TCE	•			•			•
	TBS	•			•			•
	TPM-D Трассовый раствор для укладки брусчатки с дренажными свойствами			•
	Водонепроницаемый подстилающий слой
	NVL 300 Раствор для укладки природного камня	•	•		•	•		•	•
	TN Трассовый раствор-шлам для укладки плит из природного камня	•	•		•	•		•	•
	TN-s Трассовый раствор-шлам для укладки плит из природного камня				•	•		•	•
	TPM Трассовый раствор для укладки брусчатки			•
	TN flex Трассовый раствор-шлам для повышения адгезии природного камня	•	•		•	•		•	•
	TNM vario Трассовый раствор-шлам для укладки природного камня				•	•		•	•
	Водопроницаемые затирки
	PFF F Раствор для заполнения швов брусчатки	•
	PFL Раствор для заполнения швов брусчатки L	•			•			•
	PFM M Раствор для заполнения швов брусчатки	•	•		•	•		•	•
	Водонепроницаемые затирки
	PFN Раствор для заполнения швов брусчатки N	•	•
	PFH Раствор для заполнения швов брусчатки H			•
	TFP Трассовый раствор для заполнения швов многоугольных плит				•	•
	TNF-b Трассовый раствор для заполнения швов плит из природного камня							•	•
	TNF-s Трассовый раствор для заполнения швов плит из природного камня							•	•

Материалы для мощения системы Tubag Trass

Подстилающий слой (при укладке на гравий или щебень 5-7см., на стяжку - 3см.)

Материал Quick-Mix	Артикул и характеристики	Тип укладки	Тип нагрузки	Тип материала мощения
	TDM Трассовый дренажный раствор Готовый раствор на основе трассовых и цементных вяжущих для укладки брусчатки и плит из природного камня снаружи. Водопроницаемый. Упаковка: 40 кг. Расход: около 16кг/м2 на 1см слоя укладки Технические данные: Зернистость: 0-4мм Прочность на сжатие: примерно 16Н/мм2 Водопроницаемость: > 1000л/м2/час	Водопроницаемый	Легкая и средняя	Все виды покрытий
	TPM-D Трассовый раствор для укладки брусчатки с дренажными свойствами Раствор с дренажными свойствами для укладки брусчатки и тротуарного клинкера. Уменьшает вероятность известковых выцветаний и изменения оттенков. Выдерживает даже высокие транспортные нагрузки. Цвет: серый Упаковка: 40 кг. Расход: около 13кг/м2 на 1см слоя укладки Технические данные: Зернистость: 0-4мм, 0-8мм. Прочность на сжатие: > 30Н/мм2 Водопроницаемость: > 1000л/м2/час	Водопроницаемый	Высокая транспортная нагрузка	Все виды покрытий
	NVL 300 Раствор для укладки природного камня Раствор для фиксации и укладки толстым слоем природного камня и плит из него с одновременным оформлением швов при наружных и внутренних работах. Выдерживает легкие и средние транспортные нагрузки. Цвет: серый Упаковка: 40 кг. Расход: около 15кг/м2 на 1см слоя укладки Технические данные: Зернистость: 0-4мм Прочность на сжатие: М10 согл. нормам EN 998-2 Толщина слоя укладки: 20-40мм	Водонепроницаемый	Легкая и средняя	Все виды покрытий
	TN Трассовый раствор-шлам для укладки плит из природного камня Трассовый раствор-шлам для укладки плит из природного камня не восприимчивых к изменению цвета (например, базальт, гранит и др.) Цвет: серый Упаковка: 40 кг. Расход: около 15кг/м2 на 1см слоя укладки Технические данные: Зернистость: 0-4мм Толщина слоя укладки: 20-40мм	Водонепроницаемый	Легкая и средняя	Для природных материалов, неспособных изменять цвет
	TN-s Трассовый раствор-шлам для укладки плит из природного камня Трассовый раствор-шлам для укладки плит из природного камня восприимчивых к изменению цвета. Цвет: серый Упаковка: 40 кг. Расход: около 15кг/м2 на 1см слоя укладки Технические данные: Зернистость: 0-4мм Толщина слоя укладки: 20-40мм	Водонепроницаемый	Легкая и средняя	Для природных материалов, неспособных изменять цвет
	TPM Трассовый раствор для укладки брусчатки Раствор для укладки брусчатки и плиточных покрытий из природного камня и бетона. Уменьшает вероятность известковых выцветаний и изменения оттенков. Водонепроницаемый. Выдерживает высокие транспортные нагрузки и поэтому рекомендуется для дорожного строительства. Цвет: серый Упаковка: 40 кг. Технические данные: Зернистость: 0-4мм и 0-8мм Прочность на сжатие: > 15H/мм2	Водонепроницаемый	Высокая транспортная нагрузка	Все виды покрытий

Материалы для фиксации тротуарной плитки и брусчатки

Материал Quick Mix	Артикул и характеристики	Тип укладки	Тип нагрузки	Тип материала мощения
	TNН-flex Трассовый раствор-шлам для повышения адгезии природного камня Эластичный, натуральный белый раствор-шлам для улучшения адгезии при укладке покрытий из природного камня. Цвет: натуральный белый Упаковка: 25 кг. Расход: около 1-1,2кг/м2 на каждый слой укладки в зависимости от структуры основы и вида покрытия	Любой	Легкая и средняя	Все виды покрытий
	TNM-vario FX Трассовый раствор-шлам для укладки природного камня и керамики Эластичный трассовый раствор-шлам идеально подходит для укладки плит на неровной поверхности, а также для укладки плит из природного камня, восприимчивого к изменениям цвета, керамической плитки, травертина, юрский мрамор и т.п. Подходит для плит с сильно профилированной поверхностью, непостоянной толщиной и большим весом. Для наружных и внутренних работ. Выдерживает легкие и средние транспортные нагрузки. Цвет: светло-серый, натуральный белый Упаковка: 25 кг. Технические данные: Зернистость: 0-1,5мм Расход: около 1,3кг/м2 на каждый слой укладки в зависимости от структуры основы и вида покрытия Толщина слоя укладки: 5-15мм	Любой	Легкая и средняя

Затирка швов водопроницаемая

Материал Quick Mix	Артикул и характеристики	Тип укладки	Тип нагрузки	Тип материала мощения
	PFF F Раствор для заполнения швов брусчатки Однокомпонентный готовый к употреблению водопроницаемый раствор для заполнения швов брусчатки из природного и бетонного камня. Подходит для покрытий пешеходных зон и легкой транспортной нагрузки Цвет: песчаный, каменно-серый, базальт Прочность на сжатие: примерно 8Н/мм2 (спустя 7 дней)	Водопрони- цаемый	Легкая	Тротуарная плитка, брусчатка из клинкера, бетона, натурального камня
	PFL Раствор для заполнения швов брусчатки L Трехкомпонентный раствор для заполнения швов брусчатки (песок, эпоксидная смола, отвердитель). Сильно водопроницаемый. Для брусчатки из природного и бетонного камня. Для легкой транспортной нагрузки. Цвет: песчаный, каменно-серый, базальт Упаковка: 26,8 кг. Технические данные: Зернистость: 0-0,8мм Прочность на сжатие: примерно 10Н/мм2 (спустя 7 дней)	Водопрони- цаемый	Легкая	Тротуарная плитка, брусчатка из клинкера, бетона, натурального камня
	PFM M Раствор для заполнения швов брусчатки Однокомпонентный готовый к употреблению водопроницаемый раствор для заполнения швов брусчатки из природного и бетонного камня. Для средней транспортной нагрузки Цвет: песчаный, каменно-серый, базальт Технические данные: Зернистость: 0-0,8мм Прочность на сжатие: примерно 15Н/мм2 (спустя 7 дней)	Водопрони- цаемый	Средняя	Тротуарная плитка, брусчатка из клинкера, бетона, натурального камня

Затирка швов водонепроницаемая

Материал Quick Mix	Артикул и характеристики	Тип укладки	Тип нагрузки	Тип материала мощения
	PFN Раствор для заполнения швов брусчатки N Раствор на основе трассовых и цементных вяжущих для заполнения швов брусчатки из природного и бетонного камня. Простота и экономичность обработки благодаря технологии Easy Clean (ECT). Водонепроницаемый. Для средней транспортной нагрузки. Цвет: светло-серый Упаковка: 25 кг. Технические данные: Зернистость: 0-1мм Прочность на сжатие: примерно 25Н/мм2	Водонепро-ницаемый	Легкая и средняя	Тротуарная плитка, брусчатка из клинкера, бетона, натурального камня
	PFH Раствор для заполнения швов брусчатки H Быстротвердеющий гидравлическим способом раствор. Водонепроницаемый. Высокая устойчивость при промерзании и оттаивании. Выдерживает высокие транспортные нагрузки и поэтому рекомендуется для дорожного строительства. Цвет: серый Упаковка: 25 кг. Технические данные: Зернистость: 0-1мм Прочность на сжатие: примерно 30Н/мм2	Водонепро-ницаемый	Высокая	Тротуарная плитка, брусчатка из клинкера, бетона, натурального камня
	TFP Трассовый раствор для заполнения швов многоугольных плит Водонепроницаемый, эластичный трассовый раствор для заполнения швов многоугольных плит и плит из природного камня. Для заполнения широких швов до 5см. Цвет: серый Упаковка: 25 кг. Расход: в зависимости от формата плит и ширины швов Технические данные: Зернистость: 0-4мм Прочность на сжатие: > 10Н/мм2 (спустя 7 дней), примерно 15Н/мм2 (спустя 28 дней)	Водонепро-ницаемый	Легкая и средняя	Для многоугольных (полигональных) плит
	TNF-b /TNF-s Трассовый раствор для заполнения швов плит из природного камня Эластичный трассовый раствор для заполнения швов плит из природного камня всех видов Цвет: серый TNF-b для швов толщиной 3-15мм TNF-s для швов толщиной 2-7мм	Водонепро-ницаемый	Легкая и средняя	Для калиброванных плит из натурального камня

Советы от «Quick-mix»

Решающим фактором долговечной эксплуатации связанной поверхности из брусчатки и тротуарной плитки является прочность сцепления отдельных ее компонентов. При укладке необходимо следить за отсутствием растворимых загрязнений на брусчатке и тротуарной плитки (пыли, патины и пр.), а также за тем, чтобы при необходимости водопоглощающая способность брусчатки и тротуарной плитки была ограничена посредством их предварительного увлажнения. Слишком гладкие изнаночные и боковые стороны (к примеру, пиленая брусчатка) следует очистить.

Толщина подстилающего слоя при легких и средних транспортных нагрузках на уплотненных слоях из щебня или гравия должна составлять 5-7см. При укладке на прочные бетонные покрытия толщина может быть уменьшена до 3см. Тротуарную плитку следует укладывать на свежий раствор при помощи резинового молотка, строго горизонтально и соблюдаю прямолинейность швов. Брусчатку следует укладывать в раствор примерно на 1-3 см (в зависимости от ее высоты).

Если общая высота покрытия не допускает нужного минимального углубления брусчатки и тротуарной плитки в раствор, изнаночную сторону брусчатки и тротуарной плитки непременно нужно покрывать Трассовым раствором-шламом для повышения адгезии TNH-flex. Это также необходимо при укладке брусчатки и тротуарной плитки на наклонных поверхностях (например, наклонные выезды) и при очень гладких изнаночных сторонах брусчатки и тротуарной плитки.

Профессиональное заполнение швов

Растворы для заполнения швов брусчатки и тротуарной плитки от tubag чрезвычайно просты в использовании – готовая смесь распределяется по чистой, предварительно увлажненной поверхности и утрамбовывается в швы при помощи резинового скребка. Прочность раствора на сжатие должна соотносится с соответствующими показателями уложенного камня и тротуарной плитки.

В зависимости от желаемого конструктивного типа укладки компания Quick-mix может предложить водопроницаемые и водонепроницаемые растворы для заполнения швов фирмы tubag.

Водопроницаемые растворы для заполнения швов брусчатки и тротуарной плитки отличаются пористой структурой, через которую вода, попадающая на брусчатку и тротуарную плитку в результате выпадения осадков, свободно проходит и впитывается в почву. Это свойство значительно уменьшает промерзание швов брусчатки и тротуарной плитки и возникающие в результате промерзания разрушения.

Новаторский раствор для заполнения швов брусчатки и тротуарной плитки PFL одновременно является водопроницаемым, прочным и морозостойким. Он эффективно защищает швы от выцветания и зарастания и может использоваться на поверхностях, подверженных легким транспортным нагрузкам. Минимальная толщина шва при заполнении раствором PFL составляет 5мм, глубина – не менее 30мм. спустя примерно 20-30 минут (в зависимости от погодных условий), поверхность тщательно очищается щеткой средней жесткости.

Водонепроницаемые швы на поверхностях с легкой и средней транспортной нагрузкой рекомендуем заполнять при помощи раствора для заполнения швов брусчатки и тротуарной плитки PFN, который, благодаря технологии Easy Clean, гарантирует простое и рациональное применение. Легко растекающийся раствор PFN на основе трассовых и цементных вяжущих с прочностью примерно 25Н/мм2 обладает высокой сопротивляемостью к промерзанию и оттаиванию, обеспечивает прочное заполнение швов и соединение брусчатки и тротуарной плитки. При работе непременно нужно обращать внимание на то, что швы должны заполнять доверху, чтобы горизонтальные нагрузки правильно переносились в подстилающий и несущий слои. Оптимальная адгезия между брусчаткой/ тротуарной плиткой и раствором для заполнения швов может быть достигнута только при чистых боковых сторонах камней. Минимальная сторона шва при заполнении раствором PFN – 5мм, максимальная – 25мм. глубина шва должна быть минимум вдвое больше, чем его ширина, и составлять не менее 30мм для поверхностей, не подвергающихся транспортным нагрузкам. На поверхностях, подвергающихся транспортным нагрузкам, глубина шва должна составлять не менее половины высоты камня/тротуарной плитки и не менее 40мм. Благодаря технологии Easy Clean непосредственно после затвердения поверхности швов (определяется «тестом большого пальца»), заполненных PFN, всю поверхность можно очистить струей воды из распылителя и жесткой щеткой по диагонали к швам. В зависимости от абсорбирующих свойств камней/тротуарной плитки, их структуры и температуры окружающей среды время засыхания раствора PFN может составлять от 1 до 3 часов.
